湘潭ZQ-21礦用直流牽引電機
湘潭ZQ-21礦用直流牽引電機
- 產品分類：ZQ及ZBQ直流牽引電機
- 產品標簽：湘潭直流牽引電機
- 瀏覽次數：已有15591位客戶關注
湘潭ZQ-21礦用直流牽引電機優勢
40年生產經驗技術團隊
國內老牌湘潭電機廠技術團隊、自主研發，個性設計，確保電機工藝和質量。

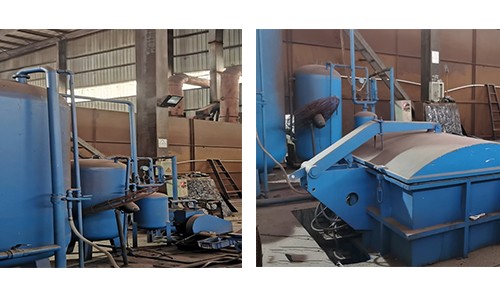

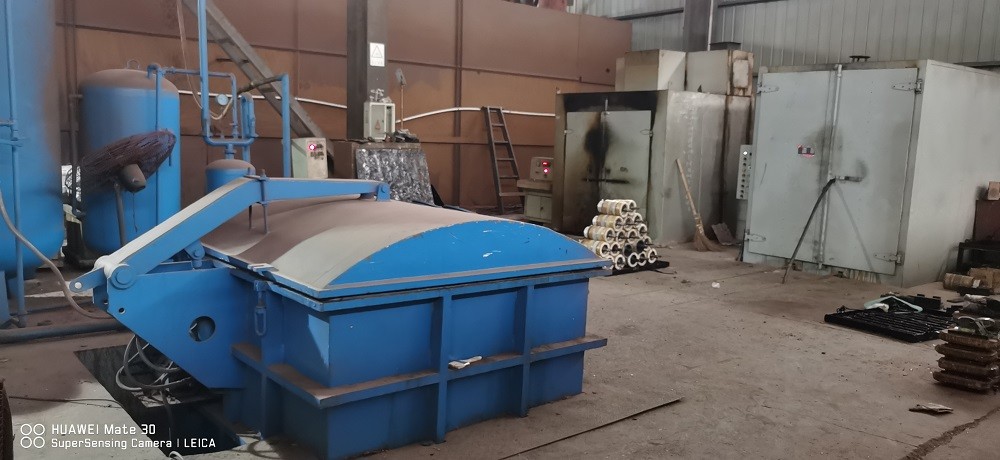

一、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，確保ZQ-21直流電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.5倍以上；
二、國內先進的烘干設備及工藝
采用先進的烘干設備及烘干工藝，預烘、烘干、保溫、準確的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

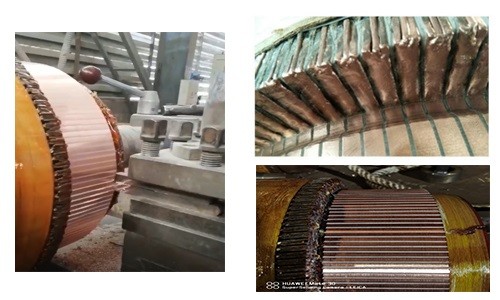

很多司機圖省事違規操作經常燒電機，我們的電機工藝采用銅本體融化焊接，解決了錫焊不耐溫升的問題，大大提高了電機壽命，延長3倍以上。

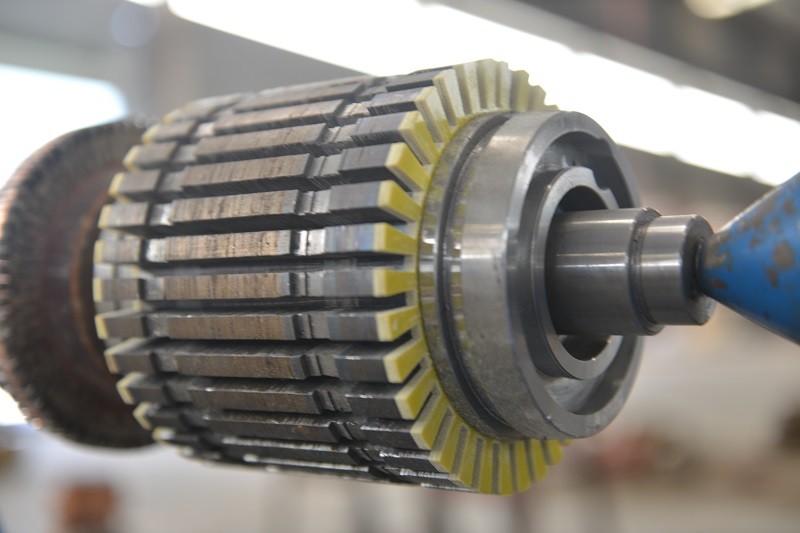

電機換向器表面采用精密加工，確保碳刷和換向器的接觸良好，提高碳刷和電機使用壽命。（碳刷磨損產生的導電粉塵引起電機整機絕緣下降，換向片打火及損壞）

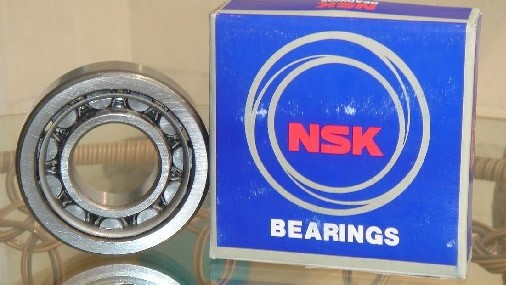

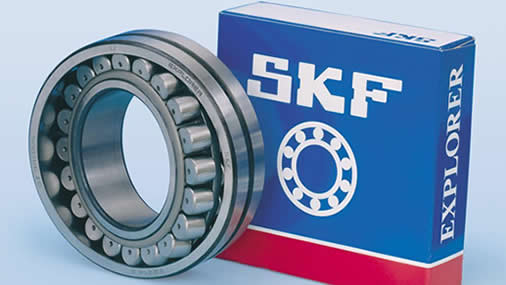

五、ZQ全系列使用高質量或者進口軸承
ZQ-21直流電機使用高質量或者進口軸承，確保電機低噪音，低震動，高精度，高效率，長壽命和少維護；
六、ZQ全系列使用矽(硅)鋼片
ZQ-21直流電機均采用寶鋼/武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；
七、ZQ全系列使用F級及H級絕緣材料,高壓絕緣無短板
ZQ直流電機采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；

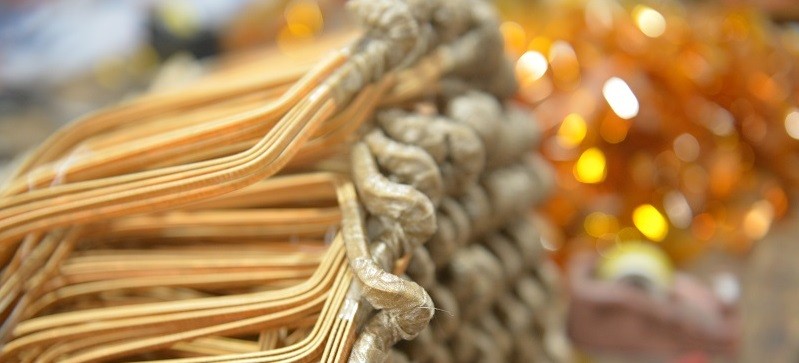

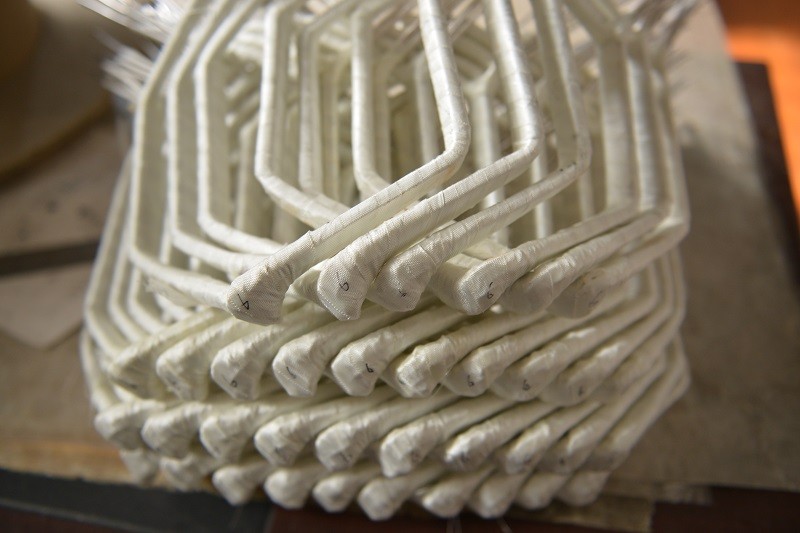

八、ZQ全系列電機使用
ZQ-21直流電機采用大廠F級及H級漆包線，絕緣絲包線，絕緣扁銅線等。
1.1 主要用途
ZQ-21 直流牽引電動機適用于一般礦山井下環境條件，系供 CJ7/250、CJ10/250 型直流架線式礦用 電機車作驅動電動機。
1.2 適用范圍
電機應能在下列環境條件下正常運行：
a） 海拔不超過2000m；
b） 遮蔭處空氣更高溫度不超過40℃，更低溫度不低于-25℃；
c） 朂濕月的月平均更大相對濕度不大于90%（同月的月平均更低溫度不高于25℃）；
d） 工作場所不允許有甲烷或煤塵等爆炸性氣體混合物。
1. 電機采用全封閉自冷式結構。一端伸軸，軸伸為圓錐形，通過齒輪傳動驅動機車車軸。電機通過軸承殼懸掛裝置于電機車車軸上。
2. 電機機座上方設有一個視察窗和一個出線盒。通過視察窗便于檢查換向器和電刷的工作情況及更
換電刷。出線盒內四根接線電纜，便于接線。接線后，接頭須用絕緣膠布包扎牢固，防止漏電。
3. 電機機座由鑄鋼 ZG25Ⅱ鑄成，兼作導磁體及安裝全部零、部件的骨架之用。 3.5 電機采用半刷桿結構；每個刷盒內裝有一塊帶尾電刷。
4. 電機采用半刷桿結構；每個刷盒內裝有一塊帶尾電刷
5. 換向器為傳統的拱形結構，由梯形銅牌加工成鴿尾狀的換向片組成，片間用 0.8mm 的云母板 5535
絕緣，鴿尾用錐形云母環絕緣，再用換向器套筒和壓圈藉緊固螺母壓緊。 3.7 轉軸用φ90 的 45 號優質碳素圓鋼車制而成。
6. 轉軸用φ90 的 45 號優質碳素圓鋼車制而成。
7. 電機軸承用 3 號工業鋰基潤滑脂潤滑，且傳動端用 NU413 圓柱滾子軸承，換向器端用 310 深溝球軸承。
|
|
功率 | 20.6Kw |
| 電壓 | 250V | |
| 電流 | 95A | |
| 轉速 | 600r/min | |
| 更大電流 | 190A | |
| 更大轉速 | 1400r/min | |
| 結構形式 | 臥式 | |
| 工作制定額 | S2-60MIN | |
| 勵磁方式 | 串勵 | |
| 絕緣等級 | F | |
| 冷卻形式 | IC40 | |
| 重量 | 525KG |
